مبدل حرارتی چیست؟ | انواع مبدل گرمایشی + تصویر
مبدل حرارتی چیست؟ و چه کاربردی در صنایع دارد؟ مبدل حرارتی (Heat Exchanger) یا مبدل گرمایشی یا عایق حرارتی؛ دستگاهی بسیار مهم و ضروری در شرکتها و کارخانجات است که وظیفه دارد گرما را بین دو سیال (مایعات و گازها) انتقال دهد بدون آنکه مواد با یکدیگر ترکیب شوند. هدف از انتقال حرارت بین دو سیال در رادیاتور صنعتی؛ افزایش راندمان، جلوگیری از آسیب حرارتی، حفظ پایداری عملکرد سیستم و کاهش مصرف انرژی است.
در این فرایند، گرمای سیال داغ به سیال سردتر منتقل میشود بدون اینکه دو سیال با یکدیگر مخلوط یا ادغام شوند. این تبادل گرمایشی باعث میشود دمای سیستم در محدوده استاندارد باقی بماند و عملکرد تجهیزات صنعتی بهینه شود. در ادامه شرح می دهیم که مبدل حرارتی چیست؟ انواع مبدل حرارتی کدام است و در چه صنایعی از عایق گرمایی استفاده میشود. فقط پیش از آن میخواهیم با مفهوم مبدل حرارتی آشنا شویم.
مفهوم مبدل حرارتی به زبان ساده
مبدل حرارتی یا دستگاه تبادل حرارت، یک دستگاه یا ابزاری است که برای جابه جایی و انتقال گرما بین دو سیال با دماهای متفاوت استفاده میشود. در این فرایند، حرارت از بخش گرمتر به بخش سردتر منتقل میشود تا عمل خنک سازی، گرم کردن یا تنظیم دما انجام شود. در مکانیزم جابه جایی دما به روش تبادل حرارتی، دو سیال با هم ترکیب نمیشوند.
به زبان ساده، مبدل حرارتی یا عایق گرمایشی یک واسطه برای انتقال انرژی گرمایی است که کمک میکند دمای مایعات یا گازها در سیستمهای صنعتی، سرمایشی و گرمایشی کنترل و متعادل شود. این تجهیزات با نامهایی مانند هیت اکسچنجر، مبدل گرمایی، سیستم تبادل حرارت و انتقال دهنده حرارت نیز در صنایع و معادن شناخته میشوند.
انواع مبدل حرارتی در صنایع
مبدل گرمایی یا مبدل گرمایشی حرارتی، برحسب کارایی شرکتها و صنایع در انواع مختلف برحسب فشار و برحسب کارایی تقسیم میشوند که در ابتدا به بررسی انواع مبدل گرمایشی برحسب ساختار میپردازیم:
انواع مبدلهای حرارتی بر اساس ساختار
پیش از آنکه با ساختار و نحوه عملکرد مبدلهای حرارتی در دسته بندی ساختاری آشنا شوید، لازم به ذکر است که این تجهیزات براساس نوع طراحی، مسیر حرکت سیال، نحوه انتقال حرارت و شرایط کاری در مدلهای مختلفی تولید میشوند. هر نوع مبدل حرارتی با توجه به ساختار مهندسی خود، برای کاربردهای خاص صنعتی، سرمایشی، گرمایشی و تاسیساتی مورد استفاده قرار میگیرد.
در واقع انتخاب ساختار مناسب مبدل حرارتی تاثیر مستقیمی بر راندمان انتقال حرارت، میزان مصرف انرژی، تحمل فشار و دما، هزینه نگهداری و طول عمر سیستم دارد. به همین دلیل شناخت انواع مبدلها از نظر ساختار، به مهندسان و کاربران کمک میکند تا بهترین گزینه را متناسب با نیاز فرایندی و شرایط عملیاتی انتخاب کنند.
مبدلهای حرارتی براساس ساختار به چند دسته اصلی تقسیم میشوند که هر کدام دارای ویژگیها، مزایا و کاربردهای متفاوتی هستند. مهمترین انواع مبدلهای حرارتی از نظر ساختار عبارتاند از:
- مبدلهای لولهای
- مبدلهای پوسته و لوله (شل اند تیوب)
- مبدلهای هوا خنک یا فندار (درای کولر)
- مبدلهای صفحهای
در ادامه با نحوه عملکرد، ویژگیها و کاربرد هر یک از این مبدلهای حرارتی بیشتر آشنا خواهید شد.

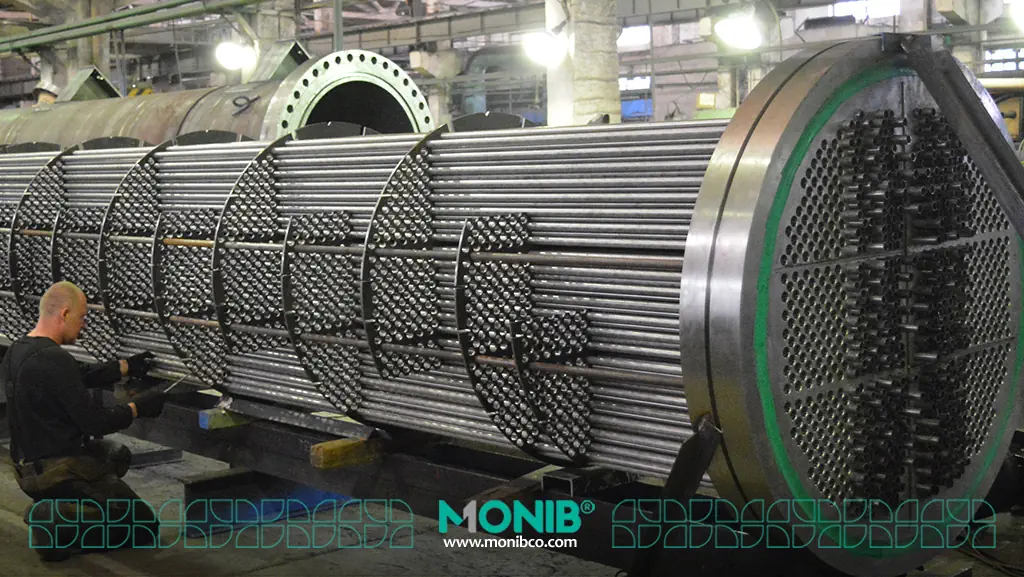

مبدلهای لولهای
مبدلهای گرمایشی لولهای از تعدادی لوله تشکیل شده اند که سیال درون آنها جریان پیدا میکند و انتقال حرارت از طریق دیواره لوله انجام میشود. این نوع مبدلها یکی از سادهترین و پرکاربردترین مدلهای تبادل حرارت هستند و در سیستمهای صنعتی و تاسیساتی استفاده زیادی دارند.
ساختار مقاوم، امکان تحمل دمای خیلی بالا و تعمیرات نسبتا آسان از مزایای مبدلهای لولهای محسوب میشود. این تجهیزات برای فرایندهای خنک کاری، گرم کردن سیالات و انتقال انرژی حرارتی در صنایع مختلف کاربرد دارند.
مبدلهای پوسته و لوله (شل اند تیوب)
مبدل پوسته و لوله از مجموعه ای از لولهها تشکیل شده که داخل یک پوسته فلزی قرار گرفته اند. در این سیستم، یک سیال درون لولهها و سیال دیگر در فضای داخل پوسته حرکت میکند و تبادل گرما بین آنها صورت میگیرد.
این مدل یکی از رایجترین و مرسوم ترین انواع هیت اکسچنجر در صنایع بزرگ است، زیرا توانایی تحمل فشار و دمای بالا را دارد. راندمان مناسب، استحکام بالا و قابلیت استفاده در شرایط صنعتی سنگین باعث شده مبدلهای گرمایشی پوسته و لوله در پالایشگاهها، نیروگاهها و صنایع پتروشیمی بسیار پرکاربرد باشند.

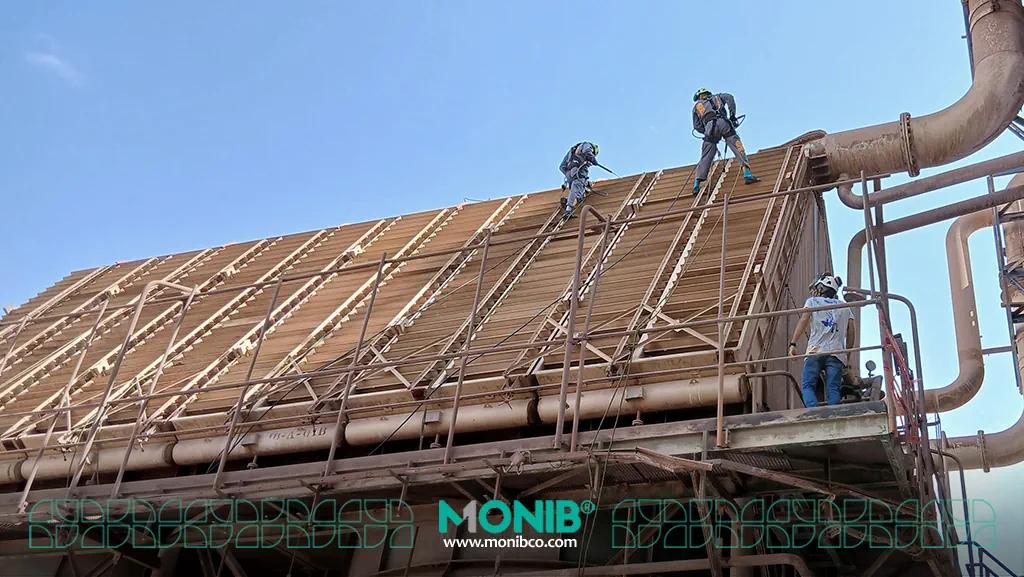

مبدل های هوا خنک یا فندار (درای کولر)
مبدلهای هوا خنک که با نام درای کولر یا فندار نیز شناخته میشوند، برای خنک کردن سیالات با استفاده از جریان هوا طراحی شدهاند. در این سیستم، سیال گرم درون کویلها یا لولهها حرکت میکند و فنها با عبور هوا از روی سطح مبدل، حرارت را به محیط منتقل میکنند.
این نوع مبدلها به دلیل عدم نیاز به مصرف آب، گزینه ای ایده آل و بسیار مناسب برای مناطق کم آب و سیستمهای صنعتی مدرن هستند. نگهداری ساده، کاهش مصرف آب و عملکرد مناسب در سیستمهای سرمایشی از مهمترین مزایای مبدلهای هوا خنک به شمار میرود. به این مبدل کویل حرارتی فن دار هم گفته می شود.

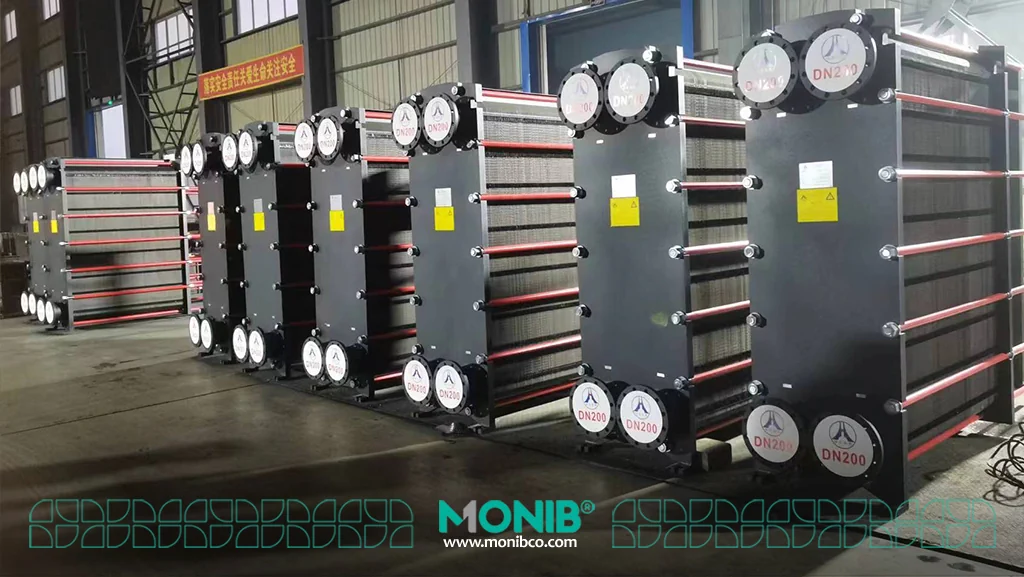

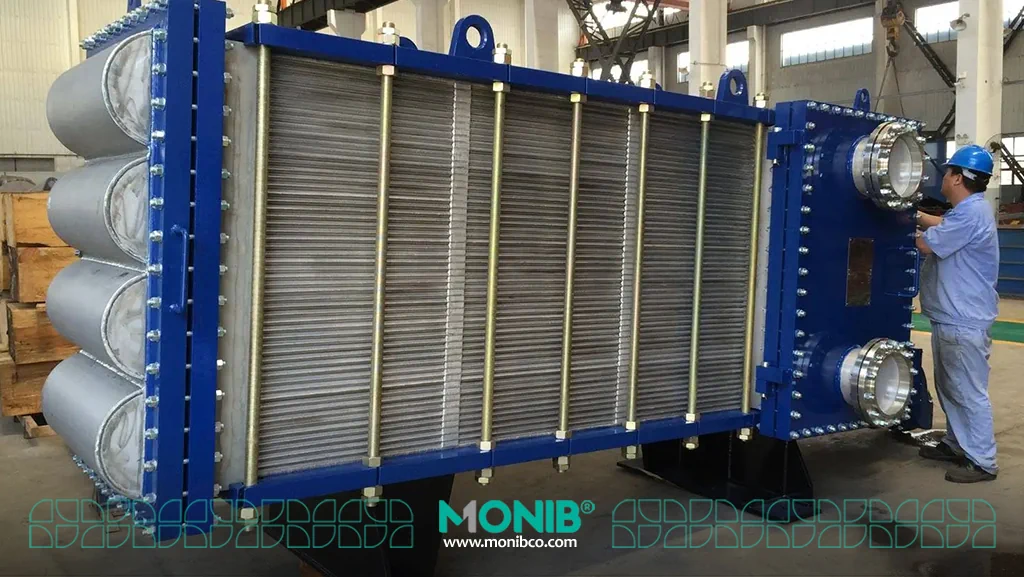

مبدلهای صفحه ای
مبدلهای صفحه ای از صفحات فلزی نازک و فشرده تشکیل شده اند که سیالات از میان آنها عبور میکنند و تبادل حرارت با راندمان بسیار مناسب و خوبی انجام میشود. طراحی فشرده این مبدلها باعث میشود سطح انتقال حرارت زاید شده و عملکرد دستگاه بهینهتر شود.
این نوع مبدلها در صنایع غذایی، دارویی، تهویه مطبوع و سیستمهای سرمایشی و گرمایشی کاربرد فراوان دارند. ابعاد کوچک، راندمان حرارتی بالا و قابلیت سرویس آسان از مهمترین ویژگیهای مبدلهای صفحهای محسوب میشود.
انواع مبدلهای حرارتی بر اساس فشار کاری
یکی از انواع دسته بندی برای این نوع تجهیزات برای تبادل گرمایش، مبتنی بر فشار کاری است که در ادامه به شرح آنها پرداخته شده است:
-
مبدل حرارتی کم فشار
مبدلهای کم فشار حرارتی برای سیستمهایی طراحی میشوند که میزان فشار سیال در آنها پایین یا متوسط است. این نوع تجهیزات به طور متداول در سیستمهای تهویه مطبوع، موتورخانه ها، صنایع غذایی، تاسیسات ساختمانی و خطوط انتقال آب گرم و سرد استفاده میشوند. ساختار ساده تر، هزینه نگهداری کمتر و مصرف انرژی مناسب از مهم ترین ویژگیهای این دسته به شمار میرود.
در مبدلهای حرارتی کم فشار، تمرکز اصلی بر انتقال موثر حرارت و کنترل دما بدون نیاز به تحمل فشارهای سنگین است. به همین دلیل معمولا از مواد و متریال سبک تر و طراحی اقتصادیتر استفاده میشود. این تجهیزات برای فرایندهای گرمایشی، سرمایشی و تهویه ای که فشار عملیاتی بالایی ندارند، انتخاب مناسبی هستند.
-

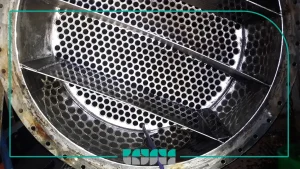

مبدل حرارتی پرفشار
مبدلهای پرفشار در صنایع سنگین و فرایندهایی به کار میروند که سیالات با فشار و دمای بالا در جریان هستند. این نوع مبدلها در صنایع نفت، گاز، پتروشیمی، نیروگاهها و کارخانههای شیمیایی کاربرد فراوان دارند و باید در برابر تنشهای حرارتی و فشار زیاد مقاومت بالایی داشته باشند.
در ساخت این مبدلها از آلیاژها و متریال مقاوم استفاده میشود تا ایمنی و دوام سیستم حفظ شود. طراحی مهندسی دقیق، ضخامت بیشتر قطعات و استفاده از اتصالات مقاوم باعث میشود مبدلهای پرفشار بتوانند در شرایط سخت صنعتی عملکرد پایدار و مطمئنی داشته باشند.
تفاوت مبدل حرارتی صفحهای و پوسته و لوله چیست؟
مبدل حرارتی صفحهای و مبدل حرارتی پوسته و لوله هر دو برای انتقال حرارت بین دو سیال استفاده میشوند، اما از نظر ساختار، عملکرد و کاربرد تفاوتهایی دارند. مبدل حرارتی صفحهای از صفحات فلزی نازک تشکیل شده است که به دلیل سطح تماس بیشتر، راندمان انتقال حرارت بالاتری دارد و برای سیالات تمیز و فضاهای محدود گزینه مناسبی محسوب میشود.
در مقابل، مبدل حرارتی پوسته و لوله از مجموعهای از لولهها درون یک پوسته تشکیل شده و برای فشار و دماهای بالا، سیالات خورنده و کاربردهای سنگین صنعتی مانند صنایع نفت، گاز، پتروشیمی و نیروگاهها انتخاب بهتری است. به طور کلی، اگر راندمان بالا و ابعاد کوچک مدنظر باشد، مبدل صفحهای گزینه مناسبتری است؛ اما برای شرایط عملیاتی سخت و فرآیندهای صنعتی سنگین، مبدل پوسته و لوله عملکرد مطمئنتر و دوام بیشتری خواهد داشت.
چه صنایعی به مبدلهای حرارتی نیاز دارند؟
مبدلهای حرارتی به دلیل نقش مهمی که در انتقال گرما، کنترل دما، خنک سازی و بازیابی انرژی دارند، در بسیاری از صنایع و کارخانجات بزرگ و کوچک مورد استفاده قرار میگیرند. این تجهیزات باعث افزایش راندمان سیستمها، کاهش مصرف انرژی و محافظت از تجهیزات صنعتی در برابر افزایش یا کاهش بیش از حد دما میشوند.
تقریبا هر صنعتی که در آن سیالات، بخار، گاز یا تجهیزات حرارتی وجود داشته باشد، به نوعی از مبدل حرارتی یا سیستم تبادل حرارت استفاده میکند. مهم ترین صنایع استفاده کننده از مبدلهای حرارتی عبارتاند از:
- صنایع نفت، گاز و پتروشیمی (مبدل پوسته و لوله، مبدل هوا خنک)
- نیروگاهها و صنایع تولید انرژی (مبدل پوسته و لوله، کندانسور، مبدل لولهای)
- صنایع غذایی و لبنیات (مبدل صفحهای)
- صنایع دارویی و پزشکی (مبدل صفحهای استیل، مبدل بهداشتی)
- سیستمهای تهویه مطبوع و تاسیسات ساختمانی (مبدل فندار، مبدل کویلی، مبدل صفحه ای)
- صنایع شیمیایی (مبدل پوسته و لوله، مبدل مقاوم شیمیایی)
- کارخانههای فولاد و ذوب فلزات (مبدل پرفشار، مبدل هوا خنک، مبدل لوله ای)
- صنایع خودروسازی (رادیاتور، اویل کولر، مبدل هوا خنک)
- صنایع دریایی و کشتی سازی (مبدل پوسته و لوله، مبدل آب خنک)
- صنایع پلاستیک و تولید پلیمر (چیلر اکسچنجر، مبدل صفحه ای، مبدل لوله ای)
- صنایع نساجی و رنگرزی (مبدل بخار، مبدل صفحه ای، مبدل کویلی)
- صنایع کاغذ و چاپ (مبدل پوسته و لوله، مبدل بخار)
- سردخانهها و سیستمهای تبرید (اواپراتور، کندانسور، درای کولر)
- کارخانههای سیمان و معدن (مبدل هوا خنک، مبدل لوله ای، مبدل پوسته و لوله)
در این صنایع، مبدلهای حرارتی برای انجام فرایندهایی مانند خنک کردن ماشین آلات، گرم کردن سیالات، تولید بخار، بازیافت حرارت، کنترل دمای خطوط تولید و افزایش بهره وری انرژی استفاده میشوند. انتخاب نوع مناسب مبدل گرمایشی نیز به عواملی مانند فشار کاری، دمای سیال، ظرفیت انتقال حرارت و شرایط محیطی بستگی دارد.
چرا تعویض مبدل حرارتی مقرون به صرفه نیست؟
مبدلهای حرارتی معمولا تجهیزات سنگین، گران قیمت و حساس صنعتی هستند که نصب و راه اندازی آنها هزینه بر و زمانبر است. در بسیاری از موارد، به دلیل ابعاد بزرگ و توقف خط تولید، تعویض کامل مبدل نه تنها اقتصادی نیست بلکه باعث خسارتهای عملیاتی نیز میشود. به همین دلیل در اکثر صنایع، به جای تعویض، روشهای رسوب زدایی و شستشوی تخصصی مبدل حرارتی به عنوان راهکار اصلی انتخاب میشود.
مشکلات ناشی از رسوبگرفتگی مبدل حرارتی
رسوبات و جرمهای تجمع یافته در داخل مبدل باعث کاهش سطح تبادل حرارت و افت شدید راندمان سیستم میشوند. این موضوع میتواند منجر به افزایش مصرف انرژی، بالا رفتن دمای عملیاتی و حتی آسیب به تجهیزات شود.
در صورت عدم رسیدگی به موقع، رسوب گرفتگی میتواند کل فرآیند صنعتی را مختل کرده و هزینههای تعمیر و نگهداری را به طور قابل توجهی افزایش دهد.
بهترین راهکار: شستشو مبدل حرارتی با واترجت فشار قوی

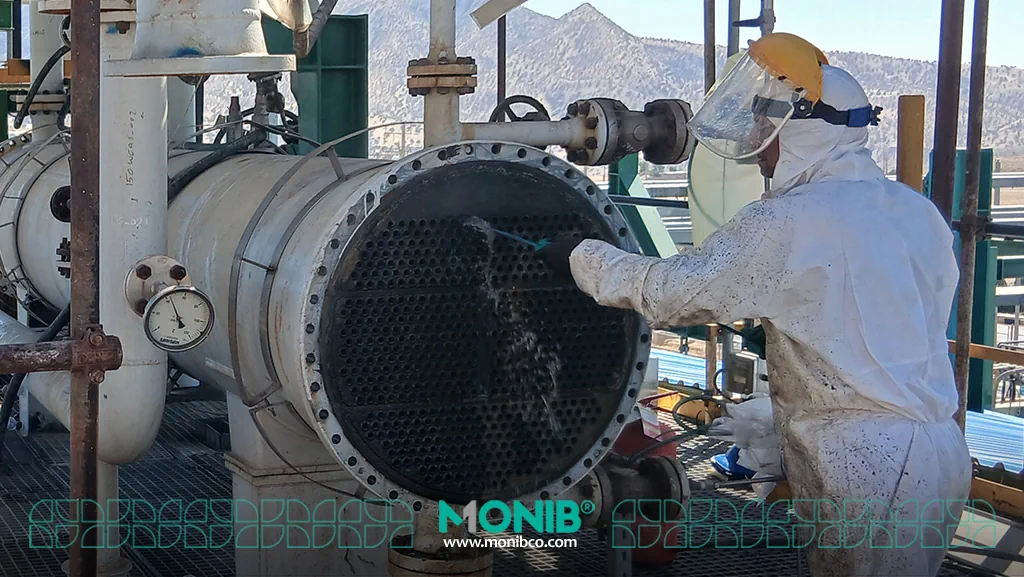

یکی از مؤثرترین روشهای صنعتی برای پاک سازی مبدلهای حرارتی یا مبدل های گرمایشی، استفاده از واترجت فشار قوی (Water Jet) با فشار بالای 1500 بار است. در این روش، آب با فشار بسیار بالا به داخل لولهها و سطوح داخلی مبدل تزریق میشود و رسوبات سخت، جرمهای چسبیده و آلودگیهای صنعتی را به طور کامل پاکسازی می کنند.
این روش بدون آسیب به ساختار فلزی مبدل انجام میشود و در عین حال باعث افزایش راندمان انتقال حرارت و بازگشت عملکرد دستگاه به حالت اولیه میگردد.
مزایای استفاده از واترجت در شستشوی مبدل حرارتی
- حذف کامل رسوبات سخت و لایههای جرم
- افزایش راندمان حرارتی سیستم
- کاهش مصرف انرژی
- جلوگیری از توقف خط تولید
- افزایش طول عمر مبدل حرارتی
- عدم نیاز به مواد شیمیایی خورنده
خدمات تخصصی رسوب زدایی عایق حرارتی در فن توسعه منیب
در مجموعه فن توسعه منیب، خدمات تخصصی شستشو و رسوب زدایی مبدلهای حرارتی به ویژه مبدل پوسته و لوله با استفاده از تجهیزات پیشرفته واترجت صنعتی انجام میشود. ما با بهره گیری از نیروی متخصص و دستگاههای فشار قوی، عملیات پاک سازی را به صورت اصولی، ایمن و بدون آسیب به تجهیزات انجام میدهیم تا راندمان مبدل شما به حداکثر بازدهی خود بازگردد.
اگر به دنبال افزایش عمر تجهیزات، کاهش هزینههای تعمیرات و بهبود عملکرد سیستمهای صنعتی خود هستید، با ارتباط با کارشناسان ما در فن توسعه منیب، می توانید در سریع ترین زمان و با بالاترین کیفیت؛ عملیات رسوب زدایی، پاکسازی و شستشو را انجام دهید. برای تماس با کارشناسان ما برای اجاره انواع واترجت فشار قوی 300 تا 3000 بار تنها کافی است با شماره 02137824000 تماس حاصل فرمایید.
